接地装置的电气完整性是指接地装置中应该接地各种电气设备之间，接地装 置的各部分及与各设备之间的电气连接性，即直流电阻值，也称为电气导通性。 电力设备的接地引下线与地网的可靠、有效连接是设备安全运行的根本保障。接 地引下线是电力设备与地网的连接部分，在电力设备的长时间运行过程中，连接 处有可能因受潮等因素影响，出现节点锈蚀、甚至断裂等现象，导致接地引下线 与主接地网连接点电阻增大，从而不能满足电力规程的要求，使设备在运行中存 在不安全隐患，严重时会造成设备失地运行。接地装置的地下接地极及其连接部 分也可能出现锈蚀、甚至断裂现象。因此，定期对接地装置进行电气完整性测试 是很有必要的。
       电力行业标准 DL/T475-2006《接地装置特性参数测量导则》规定电气导通 性应选用专门的仪器进行测量，仪器分辨率为 1mΩ ，准确度不低于 1.0 级。我 公司依据此标准研制的本仪器是一种自动化程度很高的便携式测试仪, 专门用 于接地装置的电气完整性测试，其各项技术指标均达到或优于相关标准要求。仪 器操作简单方便、精度高、测试速度快，复测性好、读数直观，是符合规程要求 的理想的专用仪器，大大方便了试验项目的开展，提高了工作效率。

1、电源技术：采用新电源技术，输出10A电流，能长时间连续工作，克服了脉冲式电源瞬间电流的弊端，可以有效的击穿触头氧化膜，得到良好的测试结果；
2、抗干扰能力强：在严重干扰条件下，液晶屏最后一位数据能稳定在±1个字范围内，读数稳定，重复性好；
3、使用寿命长：全部采用高精度电阻，有效的消除环境温度对测量结果的影响，同时军品接插件的使用增强了抗振性能；
4、操作简单：只需按下测量键即可得到测量结果。测量结果采用三位半LED显示,读数直观,重复性好；
5、携带方便：采用便携式设计，体积小、重量轻。面板与机箱成一体结构，具有很好的抗震性。

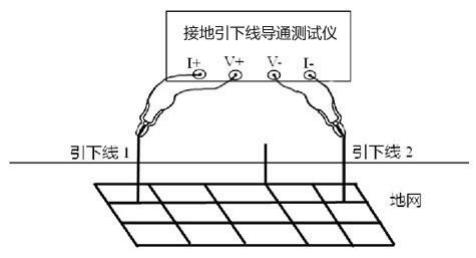

1、按图三接线方法接线。



图三 四端子接线图

仪器附带两根测试线，一根红色 50 米的线在线盘上，在大的叉子接在红色 接线柱 I+，小的叉子接在红色接线柱U+，一根黑色 4 米的线上大的叉子接在黑 色接线柱 I-，小的叉子接在黑色接线柱 U-。

2、先找出与地网联接合格的引下线作为基准点。
3、使用仪器自配的两根测量线 (50 米、4 米) 一端插入仪器接线座，带有 测试钳的一端夹到基准点和被测点 (其中黑色测试线夹在基准点，红色测试线夹 在各个被测试点上) 。
4、为了使测出数据的正确性，请尽量处理好被测点的接触面的干净。
5、接线检查确认无误后，接入 220V 交流电，合上电源开关，仪器进入开机 状态。按“测量”键后即开始测试，屏幕中间的显示区显示测量的电阻值即为导 通电阻值，单位为mΩ。

测试结果是否正常请参考下表：
